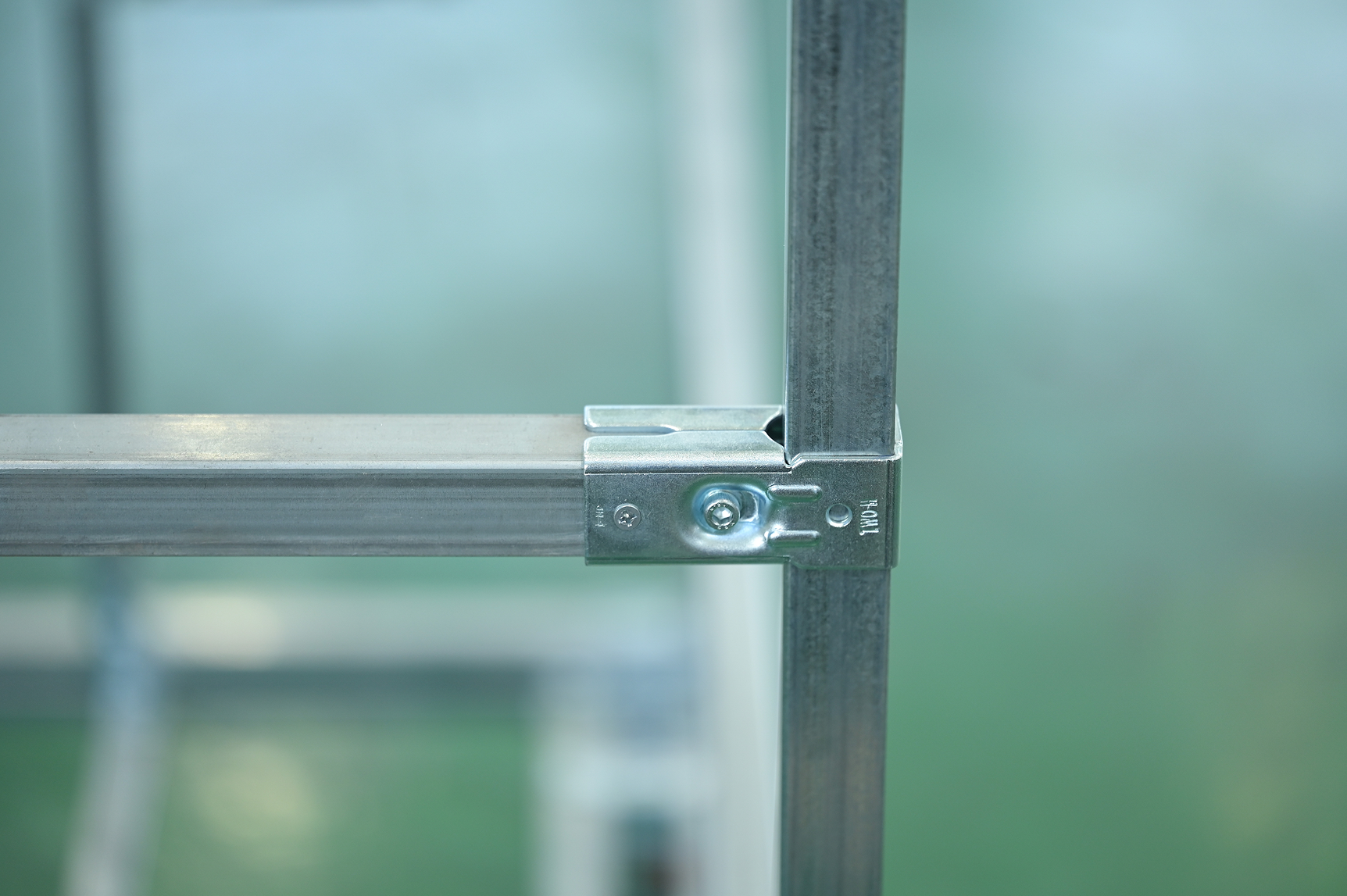

무용접 사각조인트란?
철 구조물을 제작할 때, 용접할 필요 없이
각파이프를 연결하는 구조 솔루션입니다.
각파이프를 연결하는 구조 솔루션입니다.
조인트 본체와 볼트·너트로 체결하는 단순한 방식으로
사용자가 원하는 형태의 구조물을 쉽고 빠르게 조립할 수 있습니다.
사용자가 원하는 형태의 구조물을 쉽고 빠르게 조립할 수 있습니다.
조립방법
누구나 3단계로 빠르고 안전하게 완성합니다.
-
1단계조인트 위치 잡기설계 구조에 맞게 파이프에
조인트를 끼워 위치 맞추기 -
2단계볼트 체결 및 고정렌치로 볼트를 단단히 조여 조인트 고정
(임팩트 드라이버를 사용하면 더 쉽게 고정 가능) -
3단계확인 및 완성조인트가 확실히 체결되었는지,
길이가 설계 치수에 맞는지 확인
특허등록
투에이치 조인트는 국내 및 해외에서도 제품의 기능 및 형태에 대한 특허를 보유한 제품입니다.
특허
제10-1814053호
출원번호
제10-2016-0098633호
특허청에 기술적 사상의 창작물로서 등록된 발명을 무단으로 모방하여 생산, 판매하는 경우에는 특허권 침해 사안이므로 적극 대응하도록 하겠습니다.
무용접 사각 조인트의 장점
01
분리형 구조 (Modular Design)
- TWO-H 조인트는 동일 모델 2개 또는 다른 모델을 조합하여 볼트·너트 체결 방식으로 구성됩니다.
- 이 구조는 조립과 분해가 용이하며, 수정·보완이 간단하고 반영구적인 재사용이 가능합니다.
02

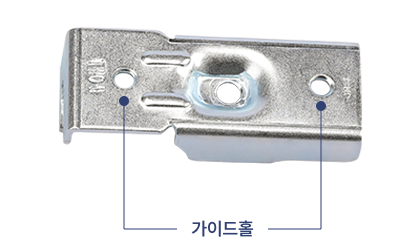

작업 편의성과 강도를 높이는 가이드홀
- 투에이치 조인트에는 직결나사를 체결할 수 있는 가이드홀이 설계되어 있습니다.
이 가이드홀은 조립 과정의 편의성과 구조 강도를 향상시키며, 다음과 같은 역할을 합니다. - – 가조립 기능 :
초기 고정을 통해 작업 시간을 단축하고 조립 효율을 높입니다. - – 하중 보강 기능 :
외측 가이드홀이 전체 구조의 하중을 강화합니다. - – 길이 고정 기능 :
내측 가이드홀이 파이프 빠짐을 방지하여 구조물 규격을 유지합니다.
03

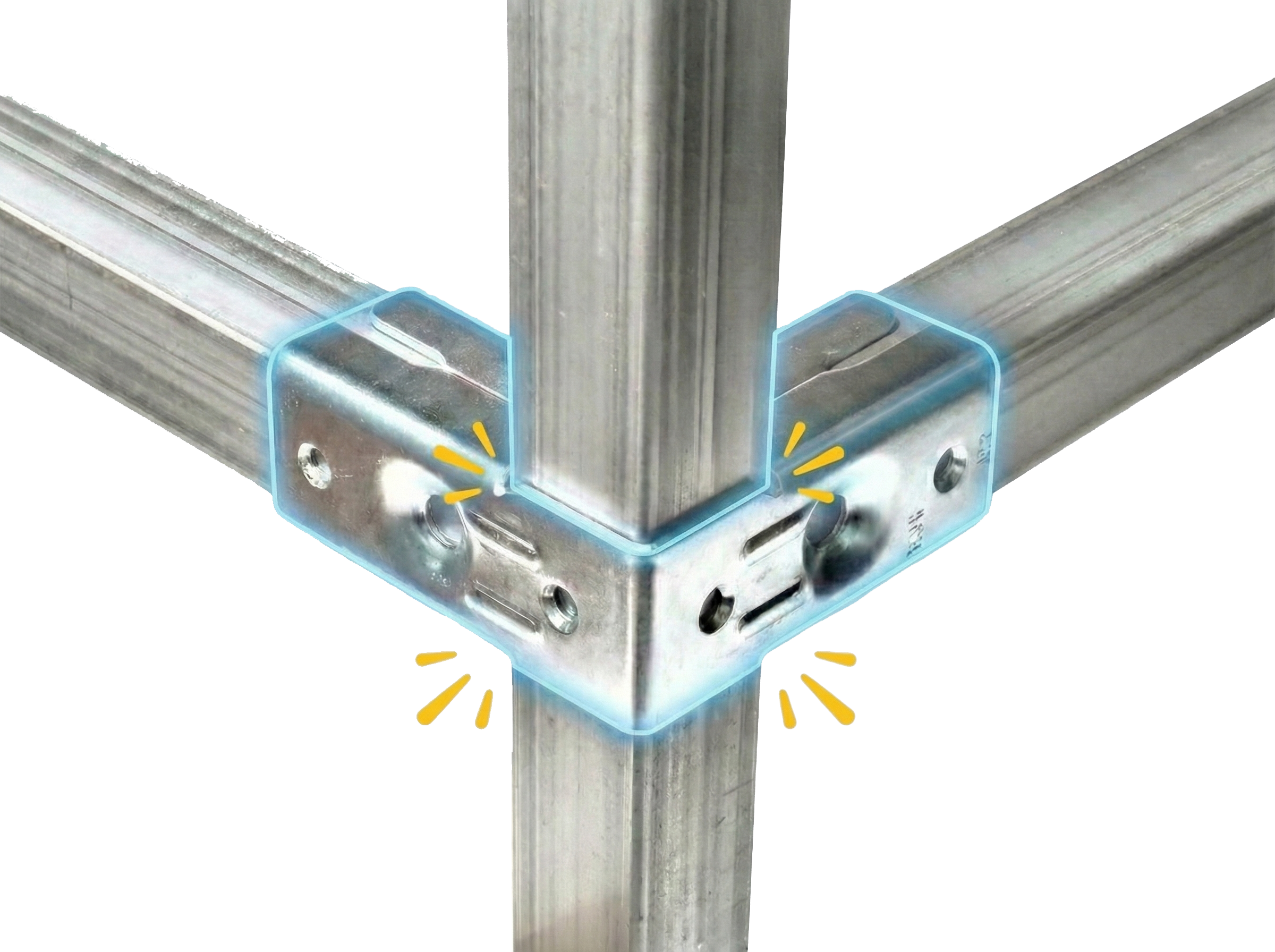

흘러내림 방지 구조
- 투에이치 만의 특허받은 체결 구조를 적용하여, 가조립 상태에서도 흘러내림이 거의 없습니다.
- 작업 편의성과 조립 효율을 크게 향상시킵니다.
04

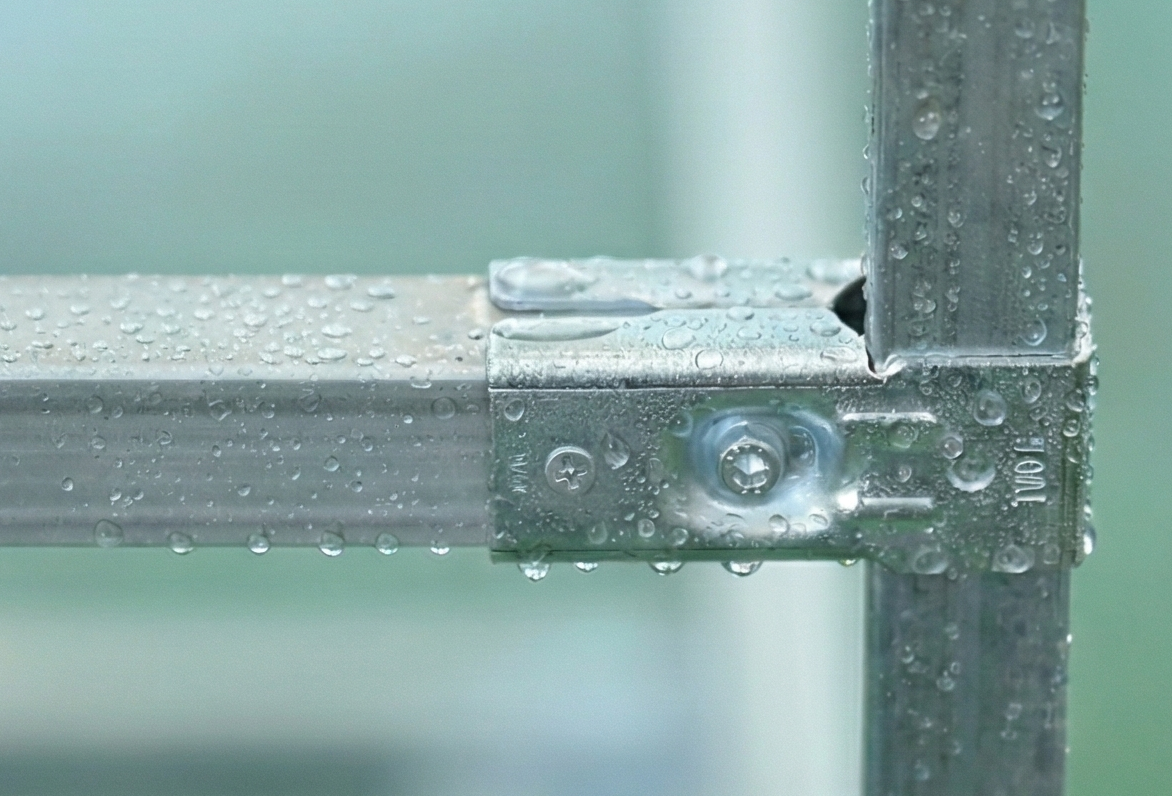

아연도금 마감 처리 (Zinc Coating Finish)
- 모든 조인트는 고내식 아연도금 처리를 통해 부식과 변색에 강하며,
야외 환경이나 장기 사용 시에도 광택과 내구성을 오래 유지합니다. - 이는 투에이치 제품의 품질 신뢰도를 높이는 핵심 공정입니다.
